2FZ Double Gate Blowout PRUFFORTER ist eine wichtige Wellhead Control -Geräte, die bei Ölbohrungen und Bohrloch -Reparaturbetrieb weit verbreitet ist. Das Folgende ist eine detaillierte Beschreibung und Einführung:
Strukturkomposition
Gate Assembly: Sie besteht aus zwei Toren, die normalerweise ein halb geschlossenes Tor und ein vollständig geschlossenes Tor oder andere Spezialstore entsprechend den spezifischen Bedürfnissen ausgestattet werden können. Jedes Tor besteht aus einem Gate -Körper, einer Torwelle, einem Versiegelungskernkern und anderen Komponenten. Das halbbezogene Tor wird verwendet, um den ringförmigen Raum zwischen dem Bohrrohr und dem Bohrlochkopf zu versiegeln, und das vollständig geschlossene Tor kann das Bohrlochkopf im Notfall vollständig versiegeln.
Shell: Es wird geschmiedet oder mit hochfestem Legierungsstahl gegossen und hat eine ausreichende Festigkeit und Starrheit, um dem hohen Druck in der Brunnen standzuhalten. In der Schale befinden sich zwei unabhängige Gate -Kammern, die jeweils zwei Gate -Baugruppen aufnehmen, und die Hülle ist mit Flanschen und Schraubenlöchern versehen, die mit dem Bohrlochkopf verbunden sind, sowie Schnittstellen für die Installation von Hydrauliksteuerungssystemen.
Seitentür: Sie befindet sich auf beiden Seiten der Schale, was für die Installation, Demontage und Wartung der Gate -Baugruppe und anderer interner Komponenten bequem ist. Die Seitentür ist normalerweise dicht an die Schale durch Schrauben angeschlossen und mit Dichtungen ausgestattet, um die Dichtungsleistung nach der Schließung der Seitentür zu gewährleisten.
Hydraulikkontrollsystem: Einschließlich hydraulischer Zylinder, Kolben, hydraulische Pipeline usw. Durch den Druck von hydraulischem Öl werden die Öffnungs- und Schließaktionen der beiden Tore angetrieben, um die flexible Kontrolle des Bohrlochkopfes zu realisieren. Das Hydrauliksteuerungssystem kann auch mit dem Bohrsteuerungssystem der Bohrlochstelle angeschlossen werden, um die Fernbedienung und den automatischen Betrieb zu realisieren.
Produktparameter:
| Product Name: |
2FZ Double Ram BOP |
| Specification model: |
11〞 |
| Implementation standard: |
API 6A |
| Rated working pressure: |
10000PSi |
| Product specification level: |
PSL1~PSL3G |
| Product performance level: |
PR1~PR2 |
| Temperature level: |
PU, LU |
| Material level: |
AA~FF |
| Product color: |
Red |

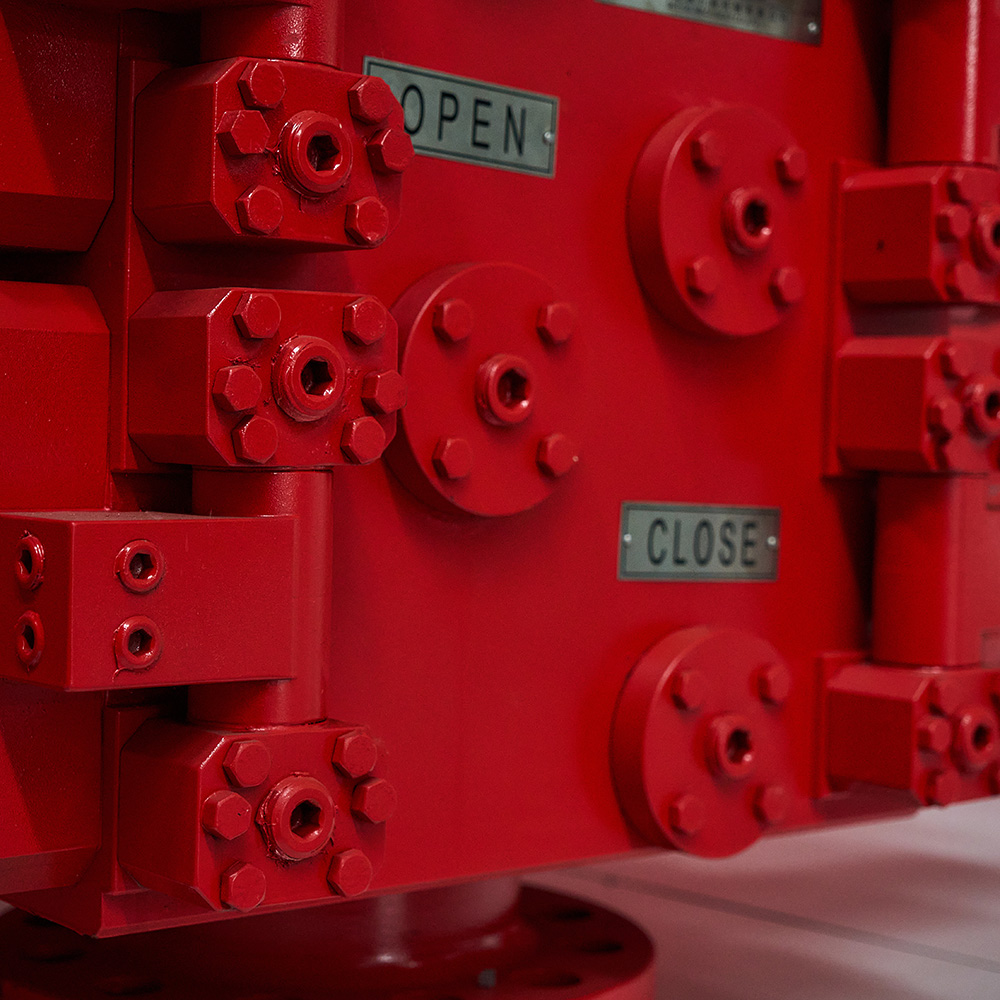

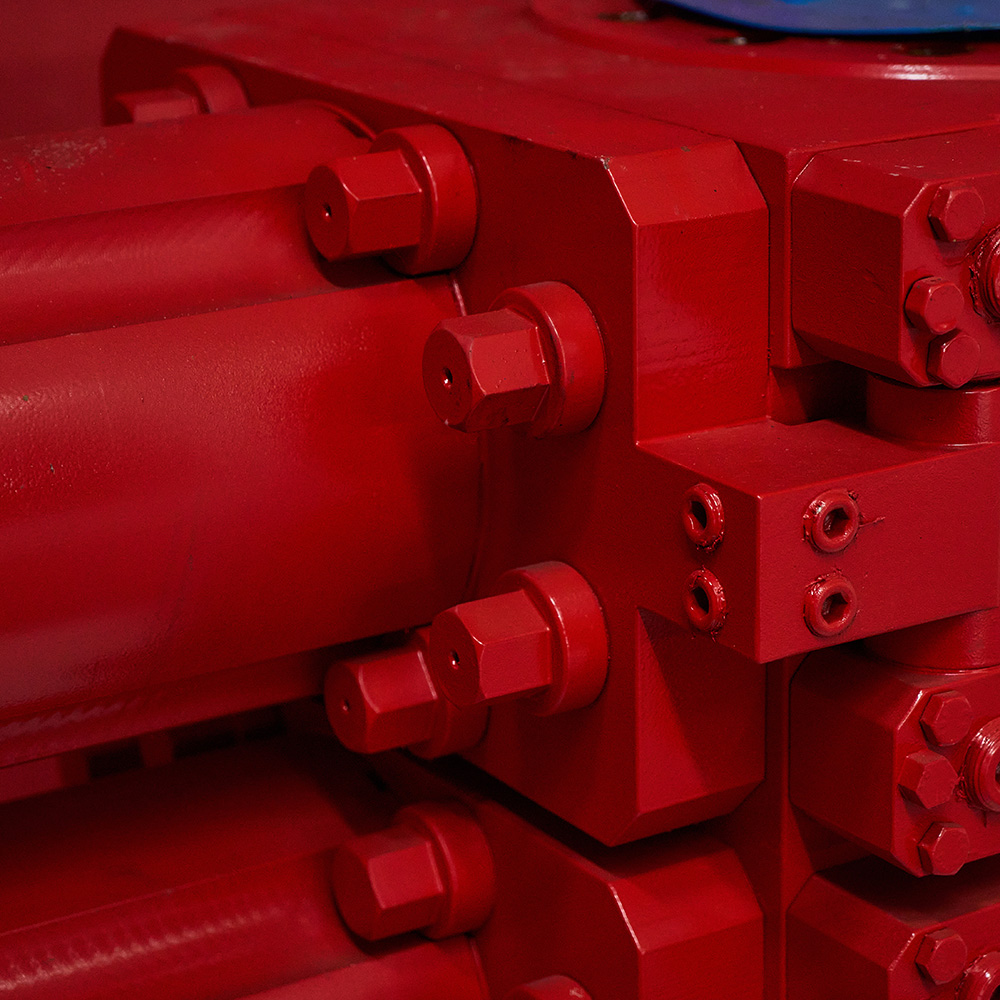

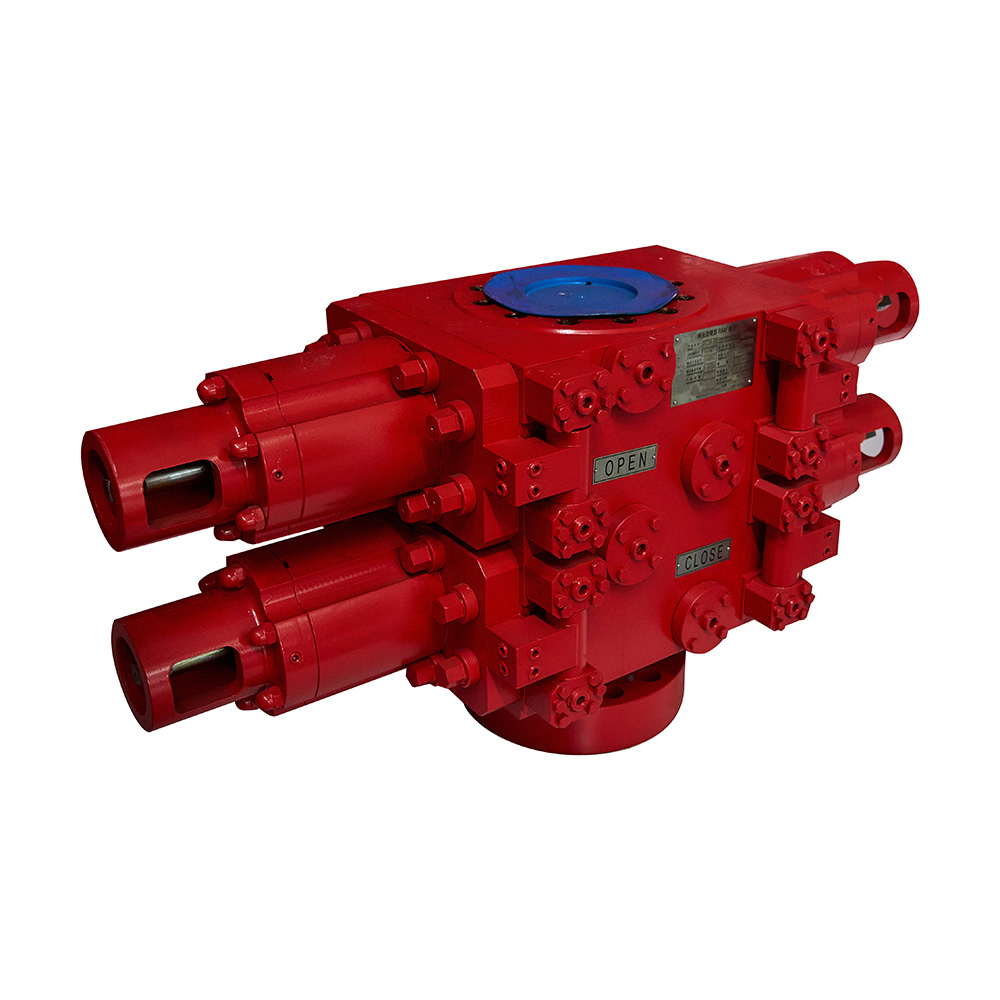

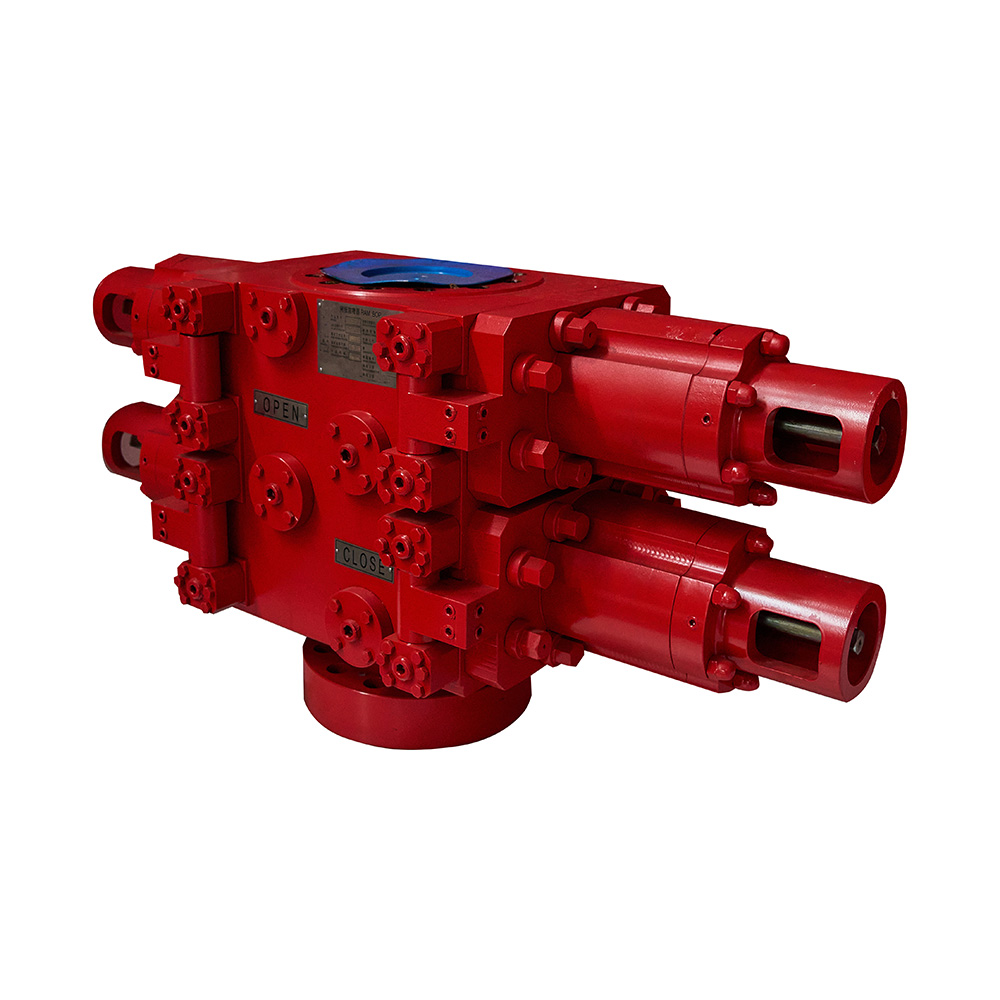

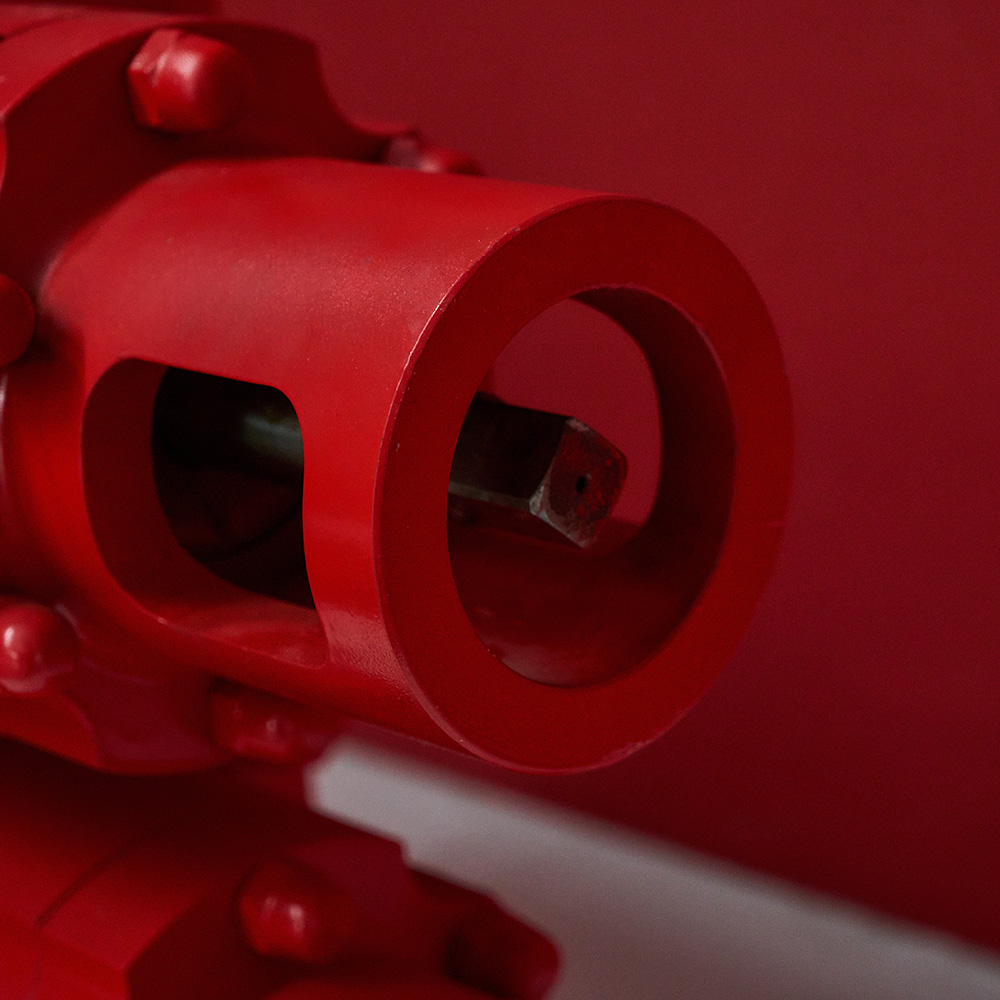

Detailbilder:
Arbeitsprinzip
Schließungsprozess: Wenn der Brunnenkopf Überlauf, Blowout und andere gefährliche Situationen aufweist, injiziert das Hydraulikkontrollsystem Hochdruckhydrauliköl in den entsprechenden Hydraulikzylinder, um den Kolben in die Bewegung zu schieben, und der Kolben treibt den Torwellen, um das Tor in die Mitte des Bohrlochkopfes zu bewegen. Die beiden Tore bewegen sich unter der Wirkung des Hydraulikdrucks synchron oder separat, und der Dichtungskautschukkern am Tor passt fest zum Bohrrohr oder der Bohrlochkopfhülle unter Druck, wodurch die Versiegelung des Bohrlochkopfes und die Verhinderung des Fluids im Brunnen nicht mehr ausgesprüht werden.
Öffnungsprozess: Wenn es notwendig ist, Bohr- oder Brunnenreparaturvorgänge wieder aufzunehmen, entlädt das Hydrauliksteuerungssystem das hydraulische Öl im Hydraulikzylinder, und der Kolben bewegt sich unter der Wirkung der Federkraft oder anderer Reset -Geräte in die entgegengesetzte Richtung und treibt das Tor zurück in die offene Position. Zu diesem Zeitpunkt kann sich das Bohrrohr in den Bohrlochkopf frei auf und ab bewegen oder andere Vorgänge ausführen.
Funktion und Funktionen
Mehrere Versiegelungsgarantien: Aufgrund der beiden Tore können Sie ein semi-geschlossenes Tor oder ein vollständig geschlossenes Tor entsprechend unterschiedlichen Arbeitsbedingungen verwenden oder die beiden Tore für die Versiegelung nach Bedarf verwenden, wodurch mehrere Sealing-Garantien bereitgestellt werden, wodurch die Sicherheit und Zuverlässigkeit der Bohrlochkontrolle erheblich verbessert wird.
Flexible Kontrolle des Bohrlochkopfes: Durch das Hydrauliksteuerungssystem können die Öffnungs- und Schließaktionen der beiden Tore getrennt gesteuert werden, um eine flexible Kontrolle des Bohrlochkopfes zu erreichen. Zum Beispiel können Sie zuerst das halbbezogene Tor schließen, um den ringförmigen Raum zu versiegeln, und dann entscheiden, ob das vollständig geschlossene Tor gemäß der Situation schließen oder den Verwendungsstatus des Gate entsprechend den Anforderungen in verschiedenen Betriebsphasen schnell umschalten soll.
Passen Sie sich an verschiedene Arbeitsbedingungen an: Es kann sich an verschiedene Bohrlochtiefen, Brunnendrücke und Bildungsbedingungen anpassen, und 2FZ Double Gate Blowout -Vorläufe mit verschiedenen Spezifikationen und Druckniveaus können gemäß den spezifischen Betriebsanforderungen ausgewählt werden. Gleichzeitig kann die Ausrüstung auch in Kombination mit anderen Arten von Blowout -Präventionsmitteln (z. B. Ring Blowout Preventer, Single Gate Blowout Preventer usw.) verwendet werden, um ein vollständigeres Bohrloch -Blohrout -Steuerungssystem für Blowout -Prävention zu bilden, um den komplexen und veränderlichen Bohr- und Well -Reparaturbetriebsanforderungen zu erfüllen.
Einfache Wartung: Das Design der Seitentür erleichtert die Inspektion, Reparatur und Austausch der Gate -Baugruppe und der internen Komponenten. Bei der täglichen Wartung kann die Seitentür leicht geöffnet werden, um den Gate Dichtmittelkern, die Torwelle und andere Komponenten zu inspizieren und zu pflegen, potenzielle Probleme rechtzeitig zu entdecken und zu behandeln und den normalen Betrieb der Ausrüstung sicherzustellen.
Als Hersteller von Erdölmaschinen produziert unser Unternehmen auch Blowout -Verhinderer, Verteiler, Kelleranschluss, Ventil, Rohranpassung und Kontrollapparat usw.
