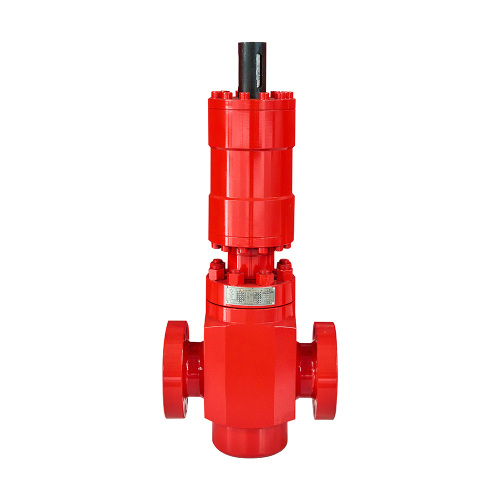

Hydraulisch betriebenes Flachtorventil

Zahlungsart:L/C,T/T

Incoterm:FOB,CFR,CIF

Transport:Ocean

Hafen:SHANGHAI,QINGDAO,LIANYUNGANG

Produkteigenschaften
Lieferfähigkeit & Zusatzinformationen
Verpackung & Lieferung
Other information

Produkteigenschaften

Modell: 3 1/16

Marke: Fulida

Garantiezeit: 3 Jahre

Arten Von: Ventile

Unterstützen Sie Die Anpassung: OEM

Herkunftsort: China

Anwendung: Allgemein

Energie: Hydraulisch

Flussmedium: Gas

Lieferfähigkeit & Zusatzinformationen

Transport: Ocean

Ort Von Zukunft: China

Hafen: SHANGHAI,QINGDAO,LIANYUNGANG

Zahlungsart: L/C,T/T

Incoterm: FOB,CFR,CIF

Verpackung & Lieferung

Verkaufseinheiten:

Piece/Pieces



Hydraulikplattenventil



3 1-8 5000psi FCManual-Plattenventil



2 9-16 10000psimanuelle Plattenventil



Das Arbeitsprinzip des hydraulischen Flachventils lautet wie folgt:

Eröffnungsprozess
Wenn das hydraulische Kontrollsystem dem Zylinderteil des hydraulischen Flachventils hydraulisches Öl liefert, tritt das hydraulische Öl in eine bestimmte Kammer des Zylinders ein und drückt den Kolben in die Bewegung. Der Kolben ist mit dem Ventilstamm durch einen Kolbenstab oder einen anderen Getriebemechanismus verbunden, und die Bewegung des Kolbens treibt den Ventilstiel zum Auf- oder Absteigen an. Die Bewegung des Ventilstamms bewirkt, dass die damit verbundene flache Ventilplatte den Ventilsitz verlässt, wodurch das Ventil geöffnet wird und die Flüssigkeit durch den Ventilkanal verläuft. Während des Öffnungsprozesses hängt die Öffnung des hydraulischen Flachventils normalerweise mit Faktoren wie dem Druck und dem Fluss des Hydrauliköls und dem Strich des Kolbens zusammen. Durch die genaue Steuerung dieser Parameter kann die genaue Einstellung der Ventilöffnung erreicht werden.

Abschlussprozess
Wenn das Ventil geschlossen werden muss, verändert das Hydrauliksteuerungssystem die Flussrichtung oder den Druck des Hydrauliköls, um den Kolben im Zylinder in die entgegengesetzte Richtung zu bewegt. Der Kolben treibt den Ventilstamm und die flache Ventilplatte an, um sich zum Ventilsitz zu bewegen. Wenn die Ventilplatte fest gegen den Ventilsitz passt, schließt und schneidet das Ventil den Durchgang der Flüssigkeit ab. Um einen guten Versiegelungseffekt zu gewährleisten, sind hydraulische Flachventile normalerweise mit Dichtungen zwischen der Ventilplatte und dem Ventilsitz ausgestattet, z. Zuverlässige Dichtung zwischen der Ventilplatte und dem Ventilsitz, um Flüssigkeitsleckage zu vermeiden.

Steady-State-Prozess
Wenn das Ventil bis zu einem gewissen Grad geöffnet ist und stabil bleibt, bleibt das Hydraulikkontrollsystem den hydraulischen Öldruck und den Fluss im Zylinderstabil bleibt unverändert und die Flüssigkeit fließt mit einer stabilen Durchflussrate durch das Ventil. Im stationären Prozess kann das hydraulische Flachventil bestimmten Änderungen des Flüssigkeitsdrucks und des Flusses standhalten. Durch die automatische Einstellungsfunktion des Hydrauliksteuerungssystems kann die Ventilöffnung rechtzeitig angepasst werden, um sich an verschiedene Arbeitsbedingungen anzupassen.

Als Hersteller von Erdölmaschinen produziert unser Unternehmen auch Blowout -Verhinderer, Verteiler, Kelleranschluss, Ventil, Rohranpassung und Kontrollapparat usw.

Wenn Sie benötigen, kontaktieren Sie uns bitte.

Produktparameter:

Product name	Hydraulic flat valve
Specification model	3 1/16
Implementation standard	API 6A
Rated working pressure	3000psi
Product specification level	PSL1~PSL3G
Product performance level	PR1~PR2
Temperature level	PU, LU
Material level	AA~FF
Product color	red
