Modell: 5 1/8
Marke: Fulida
Garantiezeit: 3 Jahre
Arten Von: Ventile
Unterstützen Sie Die Anpassung: OEM
Herkunftsort: China
Anwendung: Allgemein
Mittlere Temperatur: Normale Temperatur
Transport: Ocean,Land
Ort Von Zukunft: China
Hafen: SHANGHAI,QINDGAO,LIANYUNGANG
Zahlungsart: L/C,T/T
Incoterm: FOB,CFR,CIF,EXW

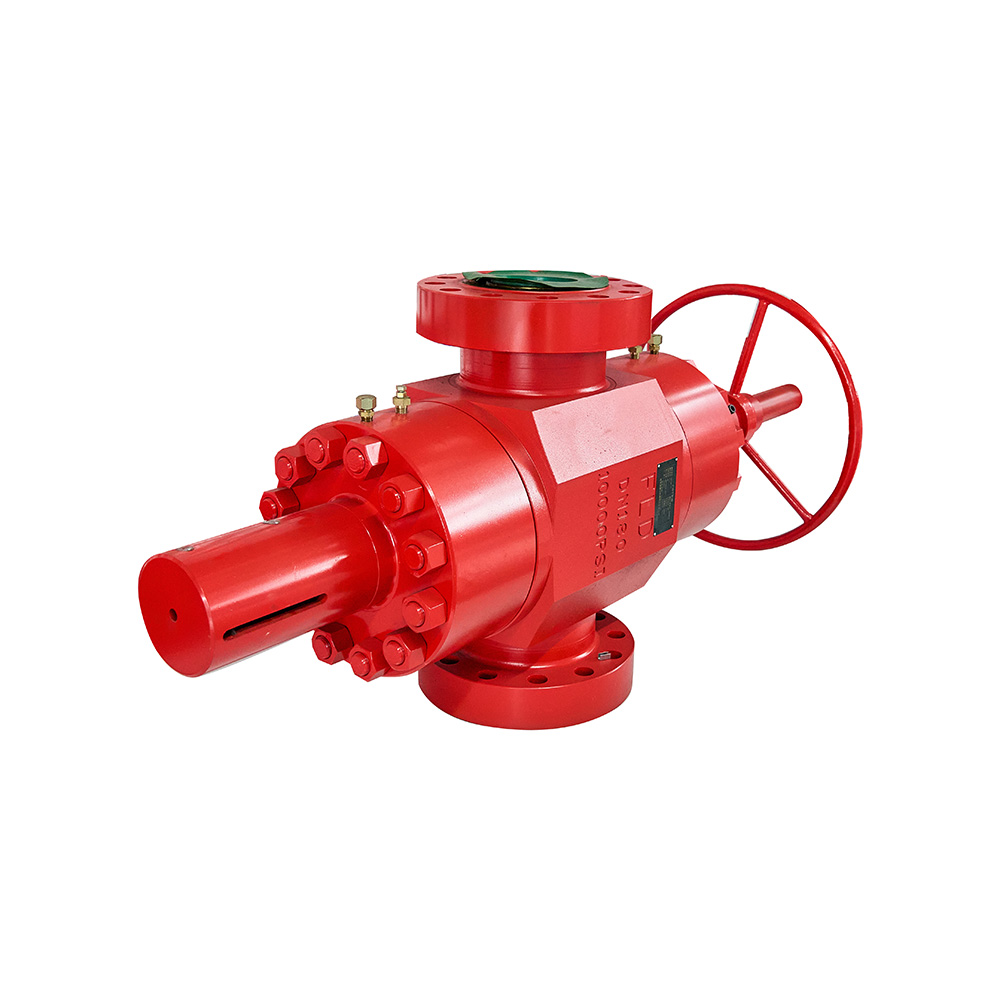

Produktbeschreibung und Merkmale des manuellen Flachplattenventils:
Strukturkonstruktion: Das manuelle Flachplattenventil besteht hauptsächlich aus Ventilkörper, Ventilsitz, Gentüre, Ventilstiel, Handrad und anderen Komponenten. Der Ventilkörper wird normalerweise durch Guss- oder Schweißverfahren mit guter Druckwiderstand und Versiegelung hergestellt. Die Versiegelungsfläche des Ventilsitzes und des Tors wird fein verarbeitet und speziell behandelt, um einen guten Versiegelungseffekt zu gewährleisten. Der Ventilstiel ist mit dem Tor verbunden, und der Ventilstiel wird durch Drehen des Handrads auf und ab gedreht, um die Öffnung und Schließung des Tores zu realisieren.
Arbeitsprinzip: Das manuelle Flachplattenventil ist ein Grenzventil. Sein Tor ist parallel zum Fluidkanal, wenn er geöffnet ist, und senkrecht zum Kanal, wenn er geschlossen ist. Die Flüssigkeit wird durch das Heben und Absenken des Tores gesteuert. Wenn das Handrad im Uhrzeigersinn gedreht wird, treibt der Ventilstamm das Tor nach unten, und das Tor passt fest mit dem Ventilsitz, um den Flüssigkeitskanal abzuschneiden. Wenn das Handrad gegen den Uhrzeigersinn gedreht wird, steigt das Tor, der Flüssigkeitskanal öffnet sich und das Medium kann reibungslos verlaufen.
Anwendungsumfang: In Erdöl, Erdgas, Chemikalie, Metallurgie, Bergbau, Strom, Baumaterial, Lichtindustrie, Getreide und anderen Branchen, geeignet für Wasser, Öl, Erdgas, Kohlegas, Staubmaterial, Zellstoff, Kohleasche geeignet, häufig eingesetzt , Chemische Rohstoffe, Abwasser, Lebensmittel und andere Medienpipelines, Entlüftungssysteme und Lagergeräte, die als Öffnungs- und Schließausrüstung verwendet werden
Produktparameter:
| Product name |
valve |
| Specification model |
5 1/8 |
| Implementation standard |
API 6A |
| Rated working pressure |
15000PSi |
| Product specification level |
PSL1~PSL3G |
| Product performance level |
PR1~PR2 |
| Temperature level |
PU, LU |
| Material level |
AA~FF |
| Product color |
red |
Vorteile: Niedriger Strömungswiderstand: Der mittlere Kanal im Ventilkörper ist gerade und das Medium fließt in einer geraden Linie. Wenn der Kanal vollständig geöffnet ist, ist der Kanal glatt und gerade, der Strömungswiderstandskoeffizient ist extrem klein, es gibt keinen Druckverlust und die Rohrleitung kann von Haarkugeln gereinigt werden. Das Öffnen und Schließen ist eher arbeitssparend: Im Vergleich zum Stoppventil ist die Bewegungsrichtung des Gate senkrecht zur Flussrichtung des Mediums, und der schwimmende Ventilsitz und andere Strukturen werden übernommen. Das Öffnungs- und Schlussdrehmoment beträgt nur halbe 1/2 des gewöhnlichen Ventils, das das Ventil leicht öffnen und schließen kann. Zuverlässige Versiegelung: Die Versiegelungsstruktur des Ventilsitzes sollte mit vorverträter Kraft elastisch sein, und die stromaufwärts gelegenen und stromabwärtigen Versiegelungssitze sollten gleichzeitig versiegelt werden. Der Ventilsitz und die Dichtung sind immer von Angesicht zu Angesicht versiegelt. Einige flache Plattenventile verwenden Metall-Metall-Dichtungen und sind mit einer Fettinjektionsstruktur ausgestattet, um Null-Leckagen zu erreichen. Kompaktstruktur: Einfache Form, kurze Strukturlänge, gute Herstellungsprozessbarkeit, kleiner Raumbeschäftigung, geeignet für verschiedene Installationsumgebungen. Flexibler Betrieb: Wenn man manuell operiert, dreht sich das Handrad leicht und das Ventil kann bei Bedarf jederzeit geöffnet oder geschlossen werden. Während des Abschlussprozesses ist die Bewegung des Tors und des Ventilsitzes glatt und nicht anfällig für Jamming. Langes Leben: Der Ventilsitz hat eine selbstverständliche Funktion und wird während der Öffnung oder Schließung des Ventils nicht direkt durch den Luftstrom untergraben. Gleichzeitig werden das Tor und der Ventilsitz mit speziellen Prozessen behandelt und mit Verschleißmaterialien wie harten Legierungen gesprüht, um ihre Lebensdauer zu verlängern. Einfache Wartung: Der Versagen des Ventilantriebs wirkt sich nicht auf andere Teile des Ventils aus, und die Wartungs- und Ersatzarbeiten können ohne Entfernen des Ventils durchgeführt werden. Und einige Teile verwenden eine montierte Struktur, die leicht zu zerlegen und zu installieren ist. Nachteile: Die Versiegelungsfläche ist leicht zu tragen: Beim Öffnen und Schließen reiben die beiden Dichtflächen des Tors und des Ventilsitzes gegeneinander und gleiten sie anfällig für Abrieb und Verschleiß unter der Wirkung des mittleren Drucks, was die Dichtungsleistung beeinflusst und das Lebensdauer verkürzen. Große Höhe, lange Öffnungs- und Schließzeit: Das Tor hat einen großen Öffnungs- und Schlussschlag und wird normalerweise mit einer Schraube angehoben und abgesenkt, sodass die Zeit zum Öffnen und Schließen des Ventils relativ lang ist. Teurer Preis: Aufgrund der großen Anzahl von Kontaktdichtungsflächen ist die Verarbeitung komplizierter, insbesondere die Versiegelungsfläche auf dem Gate -Sitz ist nicht einfach zu verarbeiten, und es gibt viele Teile, was zu hohen Herstellungskosten für das manuelle Flachventil führt und ein relativ teurer Preis. Als Hersteller von Erdölmaschinen produziert unser Unternehmen auch Blowout -Verhinderer, Verteiler, Kelleranschluss, Ventil, Rohranpassung und Kontrollapparat usw.
Wenn Sie benötigen, kontaktieren Sie uns bitte.
