Modell: 7 1/16
Marke: Fulida
Garantiezeit: 3 Jahre
Unterstützen Sie Die Anpassung: OEM
Herkunftsort: China
Anwendung: Allgemein
Mittlere Temperatur: Normale Temperatur
Energie: Handbuch
Flussmedium: Base
Transport: Ocean,Land
Ort Von Zukunft: China
Hafen: SHANGHAI,QINDGAO,LIANYUNGANG
Zahlungsart: L/C,T/T
Incoterm: FOB,CFR,CIF

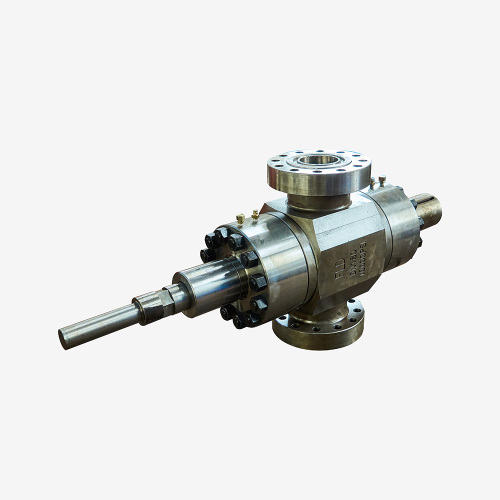

Silberhandbuch Flachplattenventil
Das Medium abschneiden und verbinden: Es ist seine wichtigste Funktion. Durch Drehen des Handrads, um das Tor zum Aufstieg und zu fällt, kann das Medium in der Pipeline vollständig abgeschnitten oder angeschlossen werden, wodurch der Strömungsfluss des Mediums gesteuert wird. Es ist für verschiedene Flüssigkeitsabgabesysteme geeignet, einschließlich Wasser, Öl, Gas, Dampf usw.
Gute Versiegelungsleistung: Wenn das Ventil geschlossen ist, passt das Tor dicht zum Ventilsitz, wodurch die Leckage des Mediums effektiv verhindern und keine Leckage oder sehr geringe Lecks erzielt werden kann. Es eignet sich für Pipeline -Systeme mit hohen Anforderungen für die Versiegelung, wie z. B. Pipelines in der chemischen, Erdöl- und Erdgasindustrie.
Eigenschaften mit niedrigem Durchflusswiderstand: Wenn das Ventil vollständig geöffnet ist, ist der Kanal glatt und gerade, der Strömungswiderstandskoeffizient ist sehr klein und es gibt fast keinen Druckverlust. Es wird keine offensichtliche Verstopfung des Mediums verursachen, was der Verbesserung der Effizienz der Flüssigkeit und der Verringerung des Energieverbrauchs förderlich ist.
Bidirektionale Versiegelungsfunktion: Der Ventilsitz nimmt eine spezielle Versiegelungsstruktur wie O-Ring-Versiegelung und schwimmende Ventilsitzstruktur mit Vorspannung an, die eine bidirektionale Versiegelung von Einlass und Auslass erzielen und unter verschiedenen Druckbedingungen einen guten Versiegelungseffekt aufrechterhalten können.
Selbstverschlussfunktion: Der Ventilsitz einiger flacher Ventile wird während des Öffnens und Schließens des Ventils nicht direkt durch den Luftstrom gespült, und der Ventilsitz kann aus Schmier- und Verschleißmaterialien mit einer bestimmten Selbst bestehen Reinigungsfähigkeit, die die Adhäsion von Verunreinigungen auf der Dichtfläche verringern und die Lebensdauer des Ventils verlängern.
Produktparameter:
| Product name |
Manual flat valve |
| Specification model |
7 1/16 |
| Implementation standard |
API 6A |
| Rated working pressure |
15000psi |
| Product specification level |
PSL1~PSL3G |
| Product performance level |
PR1~PR2 |
| Temperature level |
PU, LU |
| Material level |
AA~FF |
| Product color |
Silver |
Richtlinien für die Verwendung
Inspektion vor der Installation:
Überprüfen Sie das Modell und die Spezifikationen: Stellen Sie sicher, dass das Modell und die Spezifikationen des Ventils mit den Anforderungen des Pipeline -Systems übereinstimmen, einschließlich Kaliber, Druckniveau, Verbindungsmethode usw.
Aussehensprüfung: Überprüfen Sie, ob der Ventilkörper Defekte wie Schäden, Verformungen, Risse, ob der Ventilstiel flexibel ist, um zu öffnen, ob er verzerrt ist und ob die Dichtfläche flach und glatt ist und ob Kratzer, Sandlöcher vorhanden sind und andere Probleme.
Reinigen Sie die Innenseite des Ventils: Entfernen Sie Schmutz oder Sand aus der inneren Hohlraum- und Dichtfläche des Ventils, um zu verhindern, dass er während des Gebrauchs in die mittlere Rohrleitung eingeht, wodurch der normale Betrieb des Ventils oder die Beschädigung der Dichtungsfläche beeinträchtigt wird.
Installationsanforderungen:
Richtige Installationsrichtung: Normalerweise gibt es eine Pfeilmarke am Ventilkörper, um die Flussrichtung des Mediums anzuzeigen. Während der Installation muss sichergestellt werden, dass die Installationsrichtung des Ventils mit der Durchflussrichtung des Mediums übereinstimmt.
Feste und enge Verbindung: Wenn die Flanschanschluss angenommen wird, sollten die Verbindungsschrauben gleichmäßig festgezogen werden, um sicherzustellen, dass der Ventilkörperflansch parallel ist und fest mit dem Pipeline -Flansch ausgestattet ist. Bei der Verabschiedung des Schweißverbindung sollte das Schweißverfahren mit qualifizierter Schweißbeurteilung eingehalten werden, um zu verhindern, dass Verunreinigungen während des Schweißens in die Pipeline fallen, und nicht-zerstörerische Tests der Schweißnaht sollten nach Abschluss des Schweißens durchgeführt werden.
Reserve -Betriebsraum: Der notwendige Raum für Ventilantrieb muss während der Installation reserviert werden, damit der Bediener das Handrad einfach bedienen kann, um das Ventil zu öffnen und zu schließen.
Vorsichtsmaßnahmen für Betrieb:
Langsamer Betrieb: Beim Öffnen oder Schließen des Ventils sollte die Kraft gleichmäßig gehalten werden, und die Drehzahl des Handrads sollte nicht zu schnell sein, um Schäden an den Rohrbeschlägen oder des Ventils selbst aufgrund übermäßiger Aufprall zu vermeiden.
Voll offen oder vollständig geschlossen: Flachventile können normalerweise nur vollständig geöffnet und vollständig geschlossen werden und können nicht zur Einstellung und Drosselung verwendet werden. Stellen Sie daher während des Betriebs sicher, dass das Ventil vollständig geöffnet oder vollständig geschlossen ist, und vermeiden Sie es, in einem halben und halb geschlossenen Zustand zu sein, um die Versiegelungsleistung und die Lebensdauer des Ventils nicht zu beeinflussen.
Bestätigung in der Stelle: Nach dem Öffnen des Ventils können Sie bestätigen, ob das Ventil vollständig geöffnet ist, indem Sie die Ventilöffnungsanzeige markieren oder den Fluss des Mediums überprüfen. Nach dem Schließen des Ventils können Sie eine Druckprüfung oder eine Aussehensprüfung durchführen, um zu bestätigen, ob das Ventil vollständig geschlossen ist und keine Lecks vorliegt.
Detailbilder:
