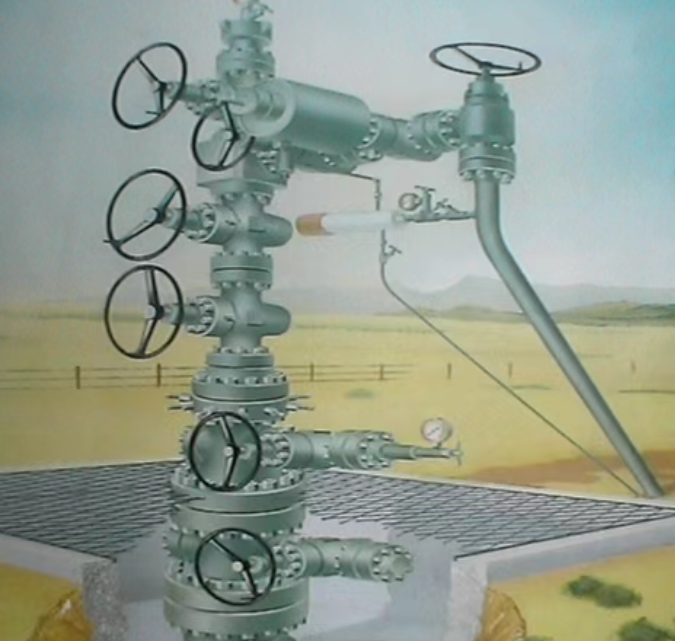

I. Übersicht über Wellhead -Geräte und Weihnachtsbäume
Wellhead -Geräte beziehen sich auf Weihnachtsbäume, Rohrköpfe, Gehäuseköpfe und damit verbundene Zubehör. Als wichtige Ausrüstung für die Öl- und Gasproduktion hängt seine Leistung mit der sicheren und effizienten Produktion von Öl- und Gasbohrungen zusammen.
Ii. Terminologie und Definitionen
Alle dauerhaften Geräte zwischen dem obersten Teil des Wellhead -Oberflächengehäuses und der reduzierenden Verbindung des Rohrkopfes.
Ein Gerät, das das oberste Ende des Oberflächengehäuses verbindet und zum Abhängen und Versiegeln der Gehäuseschnur verwendet wird.
3. Spulenkreuz
Ein Gerät, das an einen anderen Satz Camp -Köpfe angeschlossen ist, um die sekundäre Gehäuseschnur zu hängen und zu versiegeln.
4. Tubing-Kopf-Spulenrohrkopfkreuz
Schließen Sie den oberen Gehäusekopf oder die kleinste Gehäuseschnur an, um den Schlauch zu hängen, und versiegeln Sie den Ringraum der Ölhülle.
5.Hanger (Typ-Meldung)
Ein Mechanismus zur Unterstützung einer vollständigen Rohrschnur oder einem Ölrohr -STR, der einen Gehäusekopf oder einen Ölrohrkopf mit dieser Rohrschnur durch einen männlichen Gewinde oder ein weibliches Gewinde verbindet.
6.Hanger (Slip-Typ)
Im Gehäusekopf ein Mechanismus zum Klemmen des Gehäuses mit einem Keil und dem Aufhängen der Gehäuseschnur.
7. Tubing-Kopf-Adapter
Ein Gerät, das die Verbindung des obersten Teils des Rohrkopfes an das Ventil des untersten Teils des Weihnachtsbaums anpasst.
8. Top -Anschluss
Die oberste Komponente des Baumes, die die Kommunikation mit dem vertikalen Loch des Baumes ermöglicht.
9. Gate Ventil
Der Ventilkörper ist mit einem operativen Schließmechanismus in einem Winkel von 90 ausgestattet, wobei das Durchsloch zum Schließen der Ventilbaugruppe.
10. Ventil
Die Größe des durch den Schlussmechanismus übereinstimmenden Lochs ist der gleiche oder größer als der des Ventilkörpers.
11. Oberfläche Sicherheitsventil
Die Montage des Bohrlochkopfventils, mit dem automatisch geschlossen werden kann, wenn die Stromquelle verloren geht
12.Choke
Ein Gerät zur Begrenzung und Steuerung des Flüssigkeitsflusss und des Drucks.
13.plug Ventil
Vertikal zur Ventilbaugruppe am Fluss Durchgang, wenn sich der Schwanz um 90 dreht, schließt das Ventil.
14.Swab -Ventil 、 Kronenventil
Ventil im obersten Teil der vertikalen durch den Weihnachtsbaum lag, höher als die Auslasspipeline.
15.Aktuator
Ein Mechanismus für die remote oder automatische Bedienung eines Ventils oder eines Drosselklappenventils.
16. Backpressventil
Installieren Sie den Schlauchbügel durch den Weihnachtsbaum, um zu verhindern, dass Bohrlochflüssigkeit außerhalb des Brunnens aus Einweg- oder Zwei-Wege-Scheckventil fließt.
17.Blind Flansch
Es gibt kein Zwischenprodukt durch Loch, mit oder ohne Test- und Instrumentenverbindungslöcher, mit denen der Flansch aus Flansch- oder Schraubentyp- oder Auslassverbindung geschlossen wird.
18.Body
Jeder Teil von Wellhead -Geräten und Weihnachtsbaumausrüstung, der eine oder mehrere Endverbindungen enthält und für den Kontakt und den Wellbore -Druck und die Flüssigkeit konzipiert ist.
19.Bonnet
Ein Körperdruckverschluss außer einem End- oder Auslassverbindung.
20. Ventil-Removal-Stecker
Ein auf dem Wellhead -Gerät installiertes Gewindeschwanz, damit das Gateventil unter Druck zerlegt werden kann.
III. Funktionen von Wellhead -Geräten und Weihnachtsbäumen
● Hängen und Lager: Hängengehäuse, Schläuche und Laufwerkzeuge, das Gewicht der Rohrschnur in der Vertiefung und versiegeln Sie den ringförmigen Raum der Ölhülle.
● Steuerung und Einstellung der Produktion: Stellen Sie die Produktion von Öl- und Gasbohrungen durch das Drosselklappen ein und steuern Sie, um den Zweck der Spitzenrasurproduktion zu erreichen.
● Betriebsanforderungen: Es ist bequem für Operationen und Maßnahmen wie das Töten von Brunnen, Stolpern, Säure und Bruch, Produktionstest usw.
● Datenaufzeichnung: Aufzeichnung von Ölgehäusedruck
● Sicherheitskontrolle.
Iv. Haupttypen von Wellhead -Geräten und Weihnachtsbäumen
1. Integrale und geteilte Weihnachtsbäume
Nach ihren strukturellen Formen können sie in zwei Arten unterteilt werden: geteilt und integral. Der Split -Typ wird von einigen unabhängigen Teilen wie Ventilen zusammengestellt.
● Weihnachtsbaum vom Split-Typ ist ein wesentlicher Bestandteil des Hauptventils, des Sicherheitsventils, des Wachsentfernungsventils und des Flügelventils. Der Abstand zwischen den Ventilen ist klein, was Raum spart und gegen hohen Druck resistent ist. Es ist besonders für Öl- und Gasbrunnen auf Offshore -Plattformen geeignet.
● Gemäß den Arten von Produktionsbohrungen und Fertigstellungsproduktionsmethoden kann der monolithische Weihnachtsbaum in fließende Brunnen, elektrische Tauchpumpenbrunnen, Gasliftbohrungen, Schraubpumpenbohrungen, Wassereinspritzbohrungen und Weihnachtsbäume für Gasbrunnen unterteilt werden.
2. Cross Wellhead ist in Einzelflügel und Doppelflügel unterteilt.
Unter ihnen ist der Doppelflügel-Bohrloch für die Säure- und Säure-Bruch-Stimulationsmaßnahmen vorteilhaft, und das Flügelventil kann ohne die Produktion aufrechterhalten werden. Die Kosten für einzelnes Flügel -Bohrlochkopf sind niedriger als die des Doppelflügel -Bohrlochkopfes.
3. Y-förmiger Bohrlochkopf ist in Einzelflügel und Doppelflügel unterteilt.
Y-förmiges Wellhead verwendet integraler Schmieden mit wenigen Leckagen und einer starken Erosionsbeständigkeit, die für Gasbohrungen geeignet ist.
