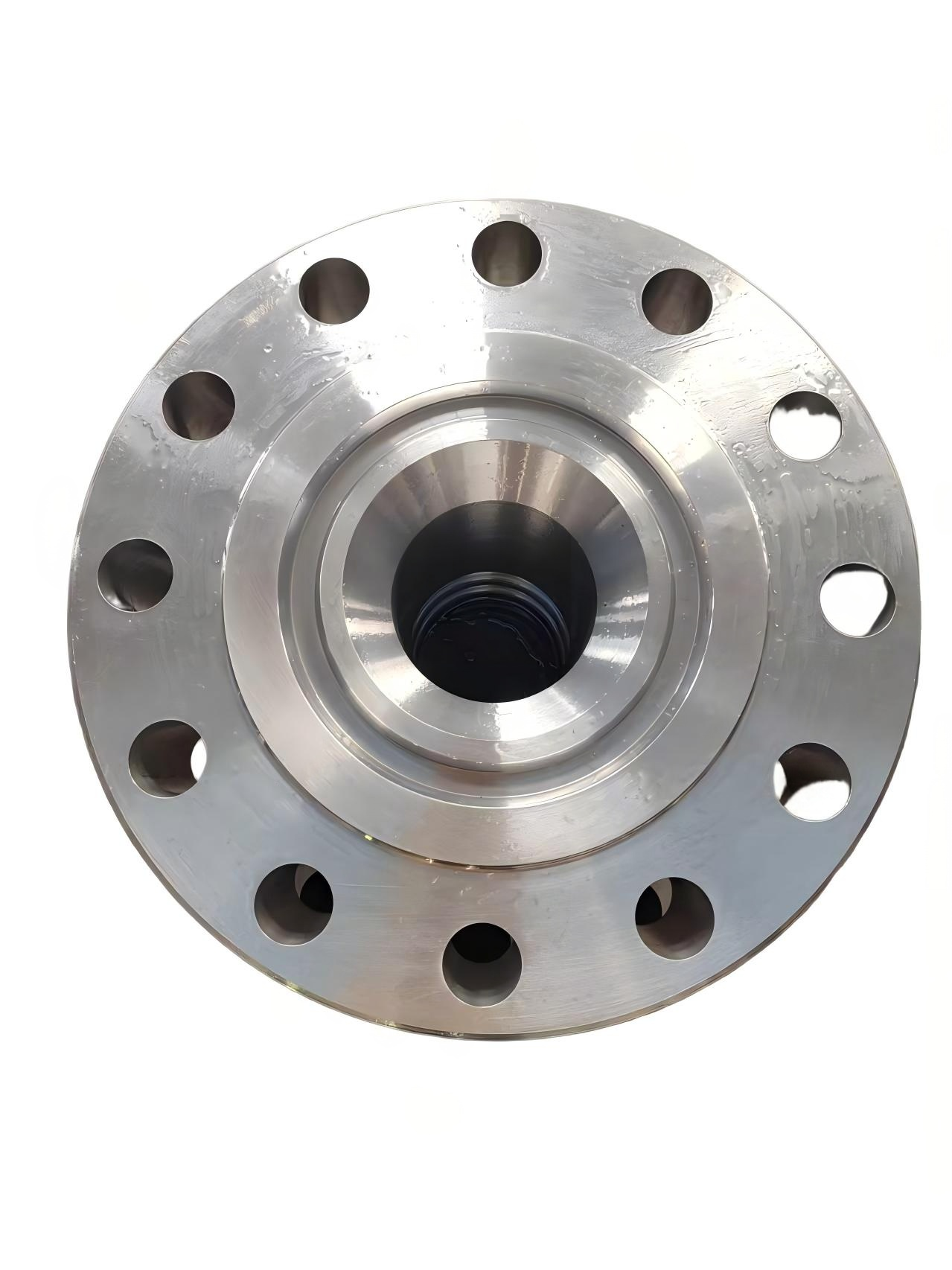

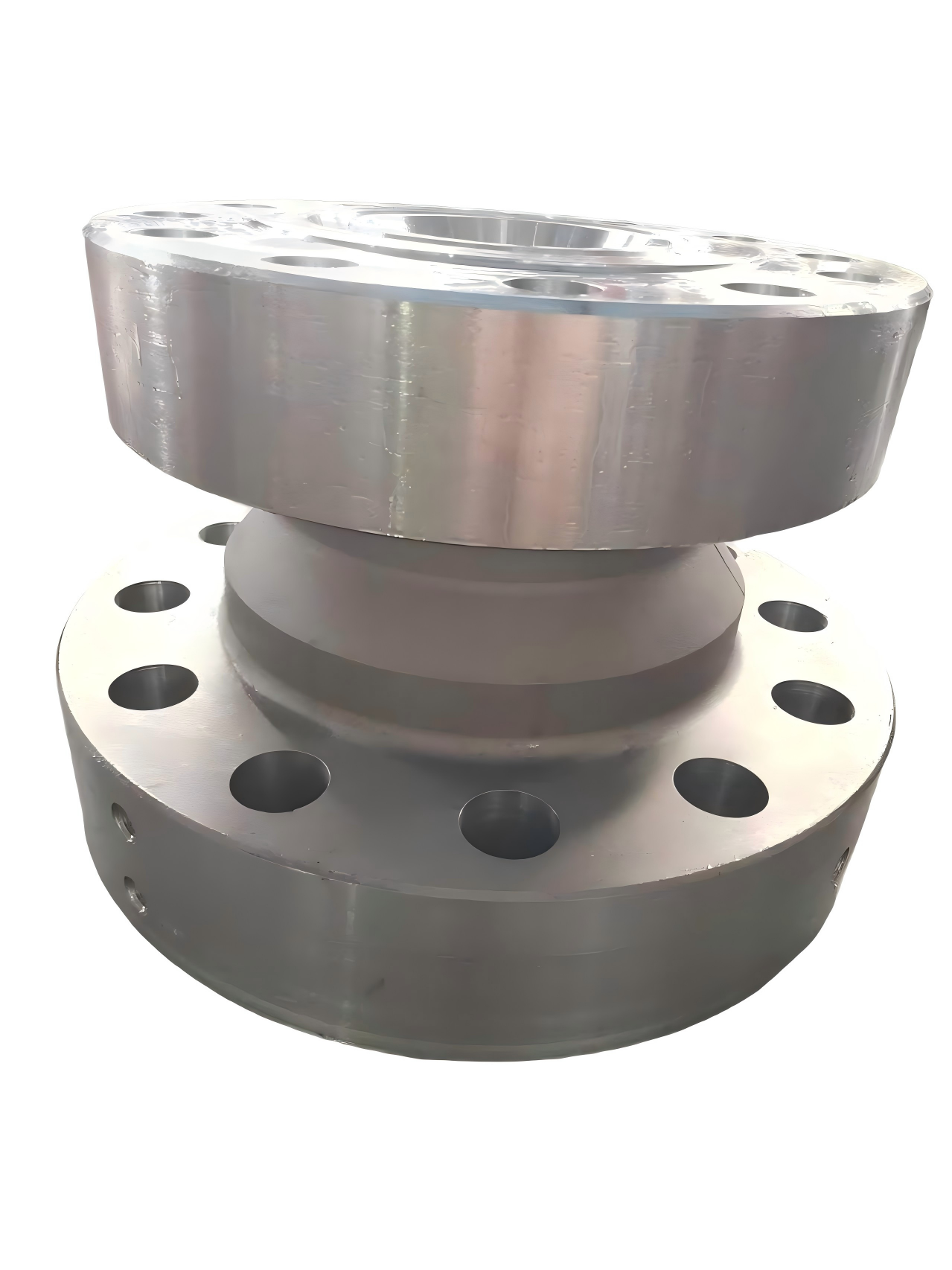

Adapterflansch
Im industriellen Bereich bezieht sich der Begriff „Adapterflansch“ (auch bekannt als „Reduzierflansch“, „Größenübergangsflansch“, „Spritzgussflansch“ oder „Blindflansch“) im Allgemeinen auf eine Übergangsverbindungskomponente, die zum Verbinden von Rohren, Ventilen und Geräten unterschiedlicher Spezifikationen, Typen oder Standards verwendet wird. Nachfolgend finden Sie eine detaillierte Beschreibung der Adapterflansche:
Aussehensmerkmale
1. Äußere Struktur
Typischerweise eine kreisförmige Metallscheibe mit einem zentralen Loch und Schraubenlöchern am Rand.
Verfügt über inkonsistente Durchmesser an beiden Enden (ein großes, ein kleines), um einen Übergang zwischen verschiedenen Rohrgrößen zu ermöglichen.
In der Regel mit einer Dichtfläche ausgestattet (z. B. flache Fläche, erhabene Fläche, vertiefte Fläche, Nut-Feder-Fläche usw.).
2. Material
Gängige Materialien: Kohlenstoffstahl (z. B. A105), Edelstahl (z. B. 304, 316), legierter Stahl, Gusseisen, Kupfer usw.
Oberflächenbehandlungen: Galvanisieren, Lackieren, Polieren, Passivieren usw., um Korrosion zu verhindern oder die Ästhetik zu verbessern.
3. Abmessungen und Standards
Hergestellt gemäß Standards wie ASME B16.5, EN 1092-1, JIS B2220.
Zur Erfüllung der Kundenanforderungen stehen kundenspezifische, nicht standardmäßige Abmessungen zur Verfügung.
Hauptmerkmale
Reduzierendes Design (großer Durchmesser an einem Ende, kleiner am anderen Ende) ermöglicht den Übergang der Rohrgröße.
Standardisiert nach internationalen/nationalen Standards für einfache Austauschbarkeit und Installation.
Hervorragende Dichtleistung: Funktioniert mit Dichtungen, um auslaufsichere Verbindungen zu gewährleisten.
Hohe Druckbelastbarkeit: Hält Arbeitsbedingungen mit hohem Druck und hoher Temperatur stand und ist für verschiedene Medien geeignet.
Einfache Installation, Demontage und Wartung durch Schraubverbindungen.
Funktionsprinzip
1. Verbindungsfunktion
Verbindet zwei Rohre oder Geräte mit unterschiedlichen Durchmessern zu einem durchgehenden Flüssigkeitskanal.
2. Dichtungsmechanismus
Erreicht die Abdichtung durch das Zusammenwirken der Flanschdichtfläche und der Dichtung unter Ausnutzung der Schraubenvorspannung.
Je höher der Mediumdruck ist, desto besser ist die Dichtwirkung (Selbstdichtcharakteristik).
3. Übergangsfunktion
Ermöglicht Änderungen der Rohrgröße „groß zu klein“ oder „klein zu groß“ im System und vermeidet Spannungskonzentrationen oder Schnittstellenfehlanpassungen, die durch direkte Stoßverbindungen verursacht werden.
Häufige Typen
Reduzierflansch: Der gebräuchlichste Typ mit einem großen und einem kleinen Ende.
Konzentrischer Reduzierflansch: Die Mitten beider Enden sind ausgerichtet, geeignet für vertikale oder horizontale gerade Rohrverbindungen.
Exzentrischer Reduzierflansch: Auf einer Seite versetzt, wird oft verwendet, um Gasansammlungen oder Flüssigkeitsrückfluss zu verhindern (z. B. Entwässerungssysteme).
Schweißhals-Adapterflansch: Für hohe Festigkeit an Rohre geschweißt, geeignet für Hochdruckumgebungen.
Loser Flanschadapter: Zur einfachen Installation und zum einfachen Austausch über Flansche oder Sprengringe mit Rohren verbunden.
